上置液壓墊蛋糕托盤拉伸液壓機就是一款比較常用的薄板拉伸液壓機，是公司設計生產的一款專門用于生產蛋糕托盤的專用設備。為三梁四柱式單缸結構設計，根據液壓傳動原理，設備易于實現大的工作壓力，并且具有較大的工作空問和較長的工作行程。因此上置液壓墊蛋糕托盤拉伸液壓機的適應性強，便于壓制大型或較長、較高的工件。

上置液壓墊蛋糕托盤拉伸液壓機的組成結構：

1）機身：機身上橫梁、下橫梁、左右立柱均采用鋼板焊接箱型結構，通過四根拉桿連接成有足夠的剛度和強度的分體框架結構，為防止再次安裝和工作時上、下橫梁與立柱間的定位，其結和面均有定位環定位，四根拉桿采用液壓預緊方式緊固。

2）滑塊：滑塊為鋼板焊接箱型結構，滑塊底面板為整塊鋼板。滑塊調整方便，調整精度高。

3）油缸：上置液壓墊蛋糕托盤拉伸液壓機主噸位由油缸實現，油缸通過螺母安裝固定在上橫梁上。

4）液壓墊：液壓墊為鋼板焊接箱型結構，四面有導板導向，與頂桿接觸處有淬硬鑲塊。液壓墊采用獨立驅動，液壓墊頂出起始點可由滑塊行程控制。液壓墊可作頂出器，也可作拉伸墊使用。

5）緩沖缸：上置液壓墊蛋糕托盤拉伸液壓機配備全噸位沖裁緩沖機構，沖裁緩沖作用點可調。由于成功地解決了最佳沖裁緩沖力的自動跟蹤問題，該裝置能夠幾乎百分之百地吸收沖裁過程中產生的全部能量，其沖裁脈沖噪聲特別低，從而優化了工人的操作環境，并有效地延長了液壓機和模具的壽命。

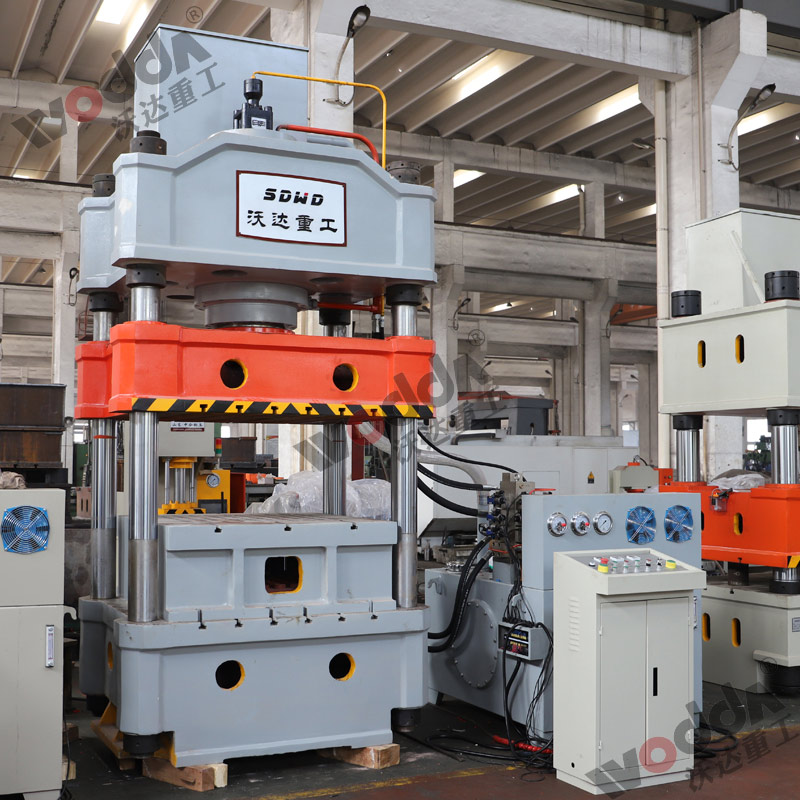

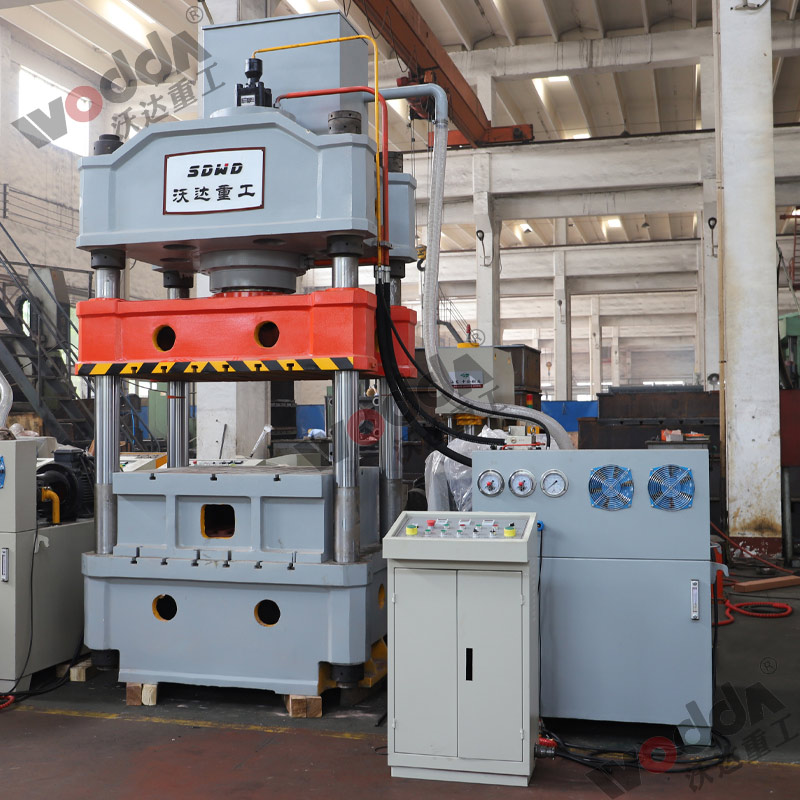

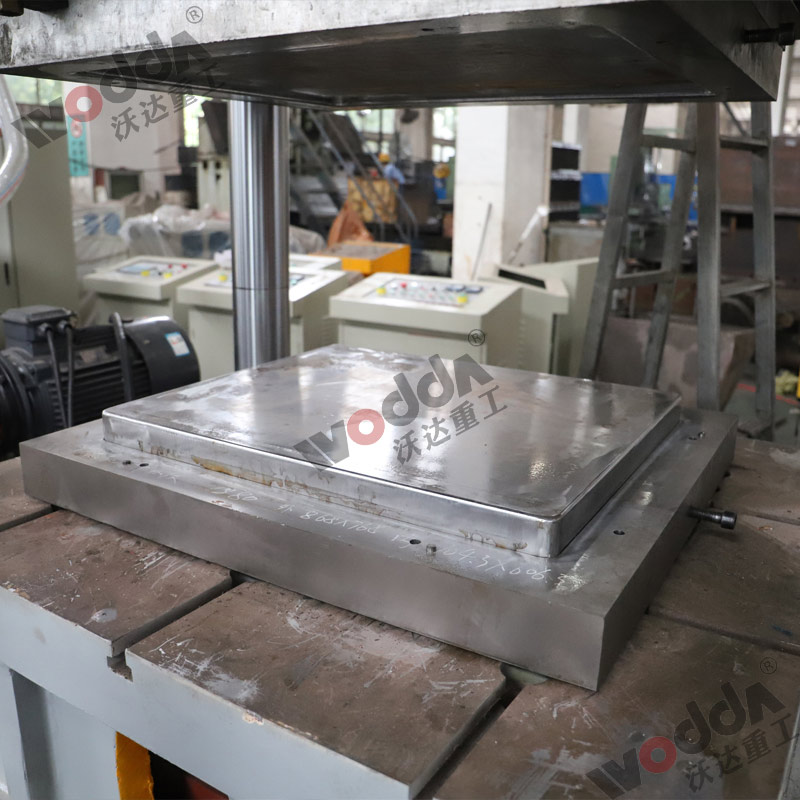

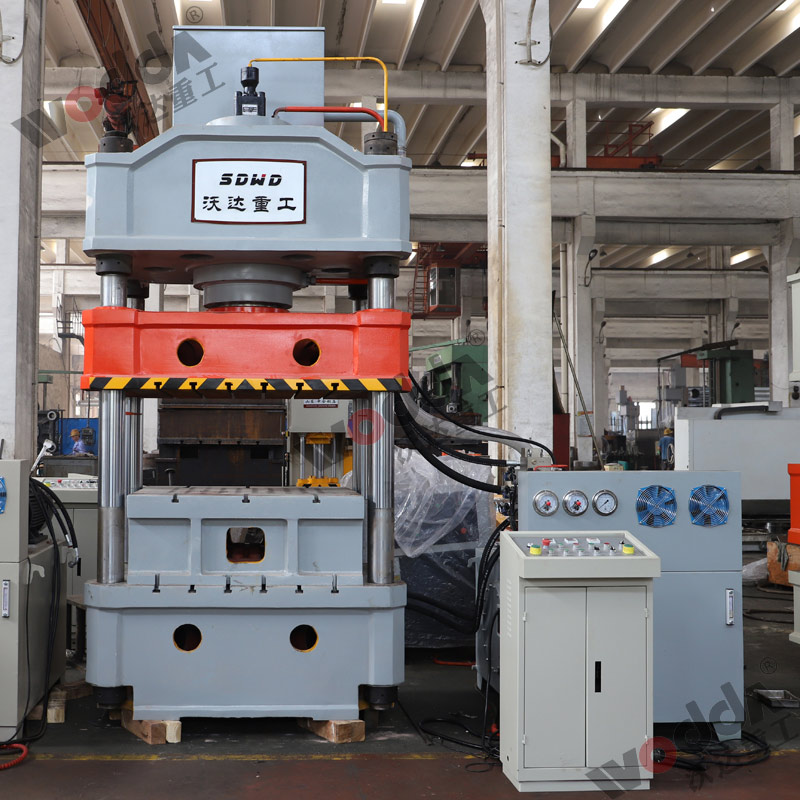

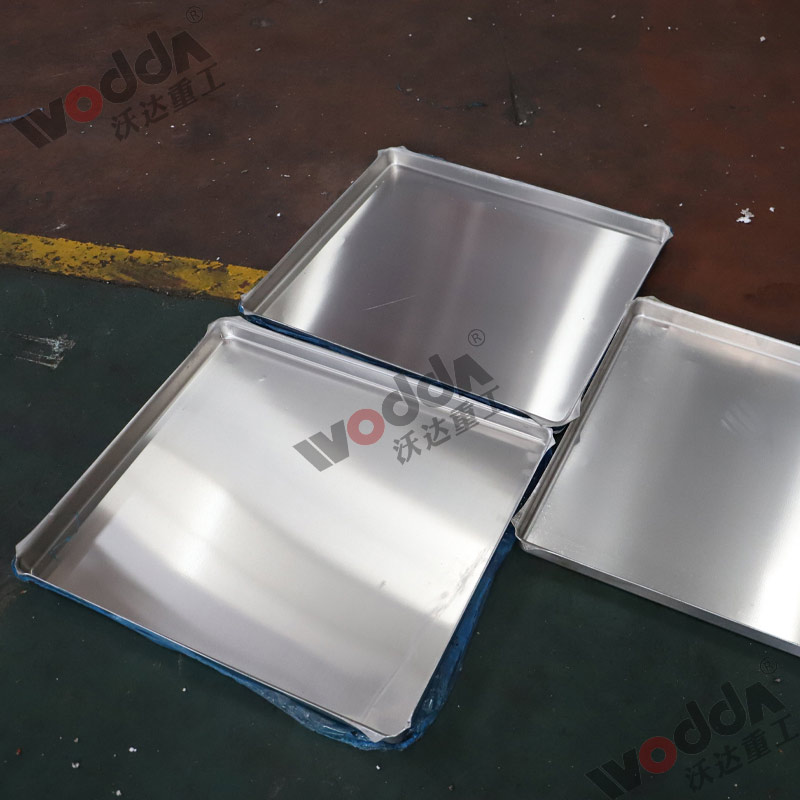

上置液壓墊蛋糕托盤拉伸液壓機實拍圖：

上置液壓墊蛋糕托盤拉伸液壓機的性能特點：

1、快速拉伸模具更換靈活方便噪音小

2、拉伸速度快，效率高，采用節能設計，能耗低，噪聲小。

3、動作產生噪音小，拉伸速度可調。

4、一機多用，可做前拉伸和壓制成型使用。

5、電氣控制下缸可實現調壓；采用“伺服電機”，具有省電、效率高、壽命長、更穩定等優秀特質。

6、四面導軌結構更有優勢，壓邊力更加均勻，大幅提升材料流動的穩定性，降低產品廢品率。

7、三梁四柱結構，梁板采用優質Q315鋼板焊接而成，加工方便，且大大提高了梁板的強度及剛度，上下梁板通過四條立柱用八件鍛打螺母上下緊固調節，使得整機的平行度及垂直度更能得到保證。
