100噸拉伸機也稱液壓拉伸機，常用三梁四柱式結構，可定制為三梁四柱帶下頂缸的拉伸機、液壓墊拉伸液壓機（多頂桿拉伸液壓機）等，主要用于金屬材料的拉伸、沖裁、彎曲、翻邊等工藝過程。以下是對該設備的詳細介紹：

一、設備結構

100噸拉伸機是一款100噸三梁四柱液壓機，三梁四柱式結構，機身采用優質鋼材焊接而成，這使得它具有高強度和穩定性。液壓系統采用插裝閥集成系統，減少了泄露點，動作可靠，使用壽命長。此外，100噸三梁四柱液壓機具有定壓和定程兩種成型工藝，并具備保壓延時功能，可以在規定的范圍內調節工作壓力、行程和速度。對于金屬器皿的拉伸成型，100噸拉伸機配有拉伸模具，可以一次完成拉伸成型過程。

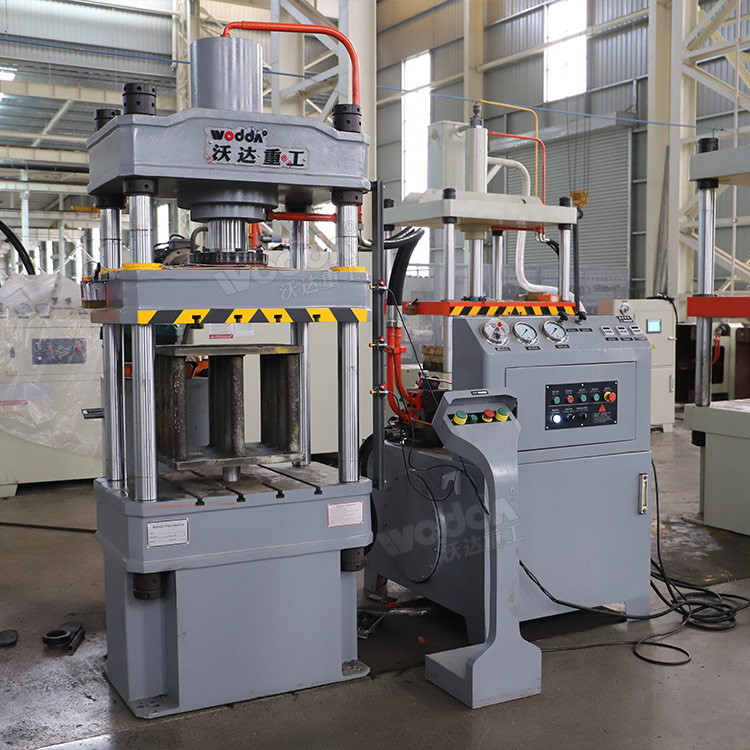

100噸三梁四柱液壓機

二、工作原理

100噸拉伸機的工作原理主要基于液壓系統的壓力傳遞和轉換。當液壓系統啟動時，高壓油液通過油管進入油缸，推動油缸內的活塞運動，進而帶動滑塊等部件進行上下運動。在拉伸過程中，滑塊對放置在模具中的金屬薄板施加壓力，使其發生塑性變形，直至達到預定的形狀和尺寸。通過控制系統對液壓泵、液壓閥等元件的精確控制，可以實現對拉伸力、拉伸速度等參數的精準調節。

三、性能特點

穩定可靠：四柱結構使得設備結構穩定可靠，使用壽命長。

液壓控制精準：液壓沖擊小，無滲漏，壓力損失小，動作靈敏可靠。

電氣控制先進：100噸拉伸機采用PLC控制，能實現定壓、定程兩種工藝動作，半自動、全自動、手動多種操作方式，同時具有保壓延時功能。

適用性廣：可加裝沖裁緩沖裝置，實現沖裁落料一次成型工藝。

結構優化：100噸三梁四柱液壓機機身采用有限元件結構分析和優化設計，科學布局結構，保證結構強度。

100噸拉伸機（液壓墊）
